SC430製品明細
DELLの2005年クリスマス商戦？で格安のDELL PowerEdge SC430 を見つけてしまい
購入してしまいました。
携帯電話ぐらいの価格でした〜。
こんな価格設定が出来るなんてヾ(≧∇≦)ノグ〜〜
CPUはPen4HT 2.8GHz, E7230チップセット
ハードディスクはシリアルATA80MB
メモリーはECC DDR2-533 SDRAM256MB（デュアルチャンネル）
Macで言うインターリブでしょうか。スロットは4個あるので4GBまで乗ります。
OSは付いていません。
AGPスロットがありません、PCI Express x8までのようです。
本体がデカイのにHDDが2台しか搭載出来ないのはザンネンです。

OSのＣＤをドライブに入れて見たが、変化なし？？？（ ゜ ▽ ゜ ;)エッ？
Macだと自動で探して立ち上がるか、「Ｃ」キーを押しながら再起動すれば立ち上がるのだが。
スタートからWinの洗礼を受けちゃいました〜(^w^) クスッ

BIOS設定を確認しなければ！多分ブートディバイスの選択でＣＤドライブが
選ばれてない可能性があるかも。

BOIS初期画面→「Delete」キーを押しながら再起動

ブートディバイスをCDドライブに設定してみたがブートしない(x｡x)ﾟﾟﾟ

見づらいけど、なんか？メモリーに問題が有るみたいだ。

メモリーの状態を確認すると「ECC」の部分が「NO」になってる
ECC未対応のメモリーを買ってしまったらしい（∋_∈）

本体から問題のメモリーを外しました。

大成功〜〜ヾ(＠^▽^＠)／わはは
やった！やった！ブートしてます〜〜〜ヽ(∇⌒ヽ)(ノ⌒∇)ノ

立ち上がってきました〜〜〜（〃゜ー゜）/オー!!
メモリーが無駄になっちゃったかな？
Macで使えればいいんだけど∩( ・ω・)∩

WinOSをインストールすれば、動くのですが
ハードウエアーの増強をしてみました。

本体のほかにUSB「109」日本語キーボードとUSBメカニカルマウス
簡単な説明書、保証書などが入ってます。
なお本体にはフロッピーディスクドライブは付いてませんね。
注）本体にOSを入れれば、すぐに作動できる商品です。

早速中身にアクセスしてみますよ〜

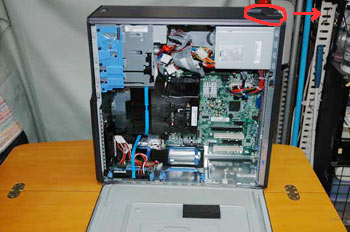

後ろ上のレバーをスライドすると、側面の蓋が開きます。

HDDの位置は底面に2台入るようになってます。

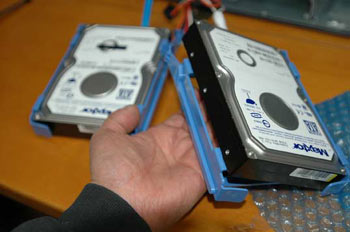

取り付け台はネジ式ではなく、クランプ？タイプで写真のように
レバーを指で挟めば、簡単に外れます。

HDDの取り付けもネジを使いません、パチンとはめ付ければOK、
とても簡単だね〜

メモリースロットは上の方にあり、電源のコードがちょっと邪魔かな？
でもコードを外さなくても、メモリーを取り付けが出来ましたよ。

DVDとFDDの取り付けは正面の蓋を外すと設置ベイが出てきます。

蓋の裏に専用ネジが付いてます。
上の3本のネジがDVD用で、下の4本がFDD用です、これを各ドライブに取り付けます。

FDDドライブに専用ネジを付けました、ネジの頭とドライブの間が5mmほど
放れてます、本体の設置レールにスライドさせながらはめ込む用になります。

青いクランプを指で押し下げ、ドライブを押し込み
青いクランプを放すとパチンと固定してくれます。

裏から電源コードとATAコードを差し込めばOKだったのだが
CDドライブが付いていたので、DVDのジャンパピンをセカンダリーに変更中
取り付ける前身にきがつけよってか！（∋_∈）
でも内部空間が広いので、設置したまま変更できました。

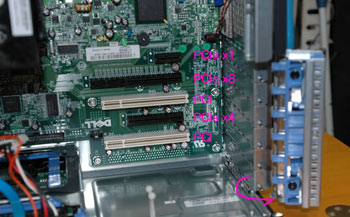

PCIカードの設置もネジを使わないでできるぞ！
AGPスロットがありませ〜ん！なぜ？？？(x｡x)ﾟﾟﾟザンネン

USBとFW400が一体になってるカードを取り付けてみました〜

SC430に掛かった費用
SC430本体価格　　　35,500円
キャンペーン値引き　14,567円
-----------------------------------------
　　　　　　計　　　20,933円

WinXPのOSとFDDドライブセット価格　12,073円
メモリーDDR2 533MHz 512MB　　　　 5,533円
HDD Maxtor SATA250MB　　　　　　10,498円
DVD TEAC DV-W516E　　　　　　　　5,953円
-----------------------------------------
　　　　　計　　　34,057円
------------------------------------------
　　　　合計　　　54,990円

PCI ExpressX16のカードをX8に差し込む事にしてみました、
なぜか！X8のビデオカードは出回ってなく手に入りにくいのだ、売ってるのかな？
SC430のスロットはx16の長さだがよく見るとピンがなくX8対応なのです。

ここで、このキーボスが邪魔になるのです。
これを取り除けば、スロットにカードが入るわけ。

他の部分を傷つけないように、少しずつジョリジョリ削ってます。
細かく細かく、奥まで削り、カスを取って完成

ビデオカードを取り付けてみました。
右側が少し上がってるような？（ ゜ ▽ ゜ ;)エッ
もうちょっと削るかな〜。

ビデオカード　費用
Extreme AX550/TD　　7,843円

インテル(R) E7230 チップセットとインテル(R) Pentium(R) D プロセッサ
またはハイパー・スレッディング (HT) テクノロジ† インテル(R) Pentium(R) 4 プロセッサで
構成されるエントリレベルのサーバ・プラットフォームは、豊富な機能を低コストで提供し、
小規模事業所における1台目のサーバに最適です。

インテル E7230 チップセットは、最大8GB のメモリ・アドレス空間に対応した
64ビット・コンピューティング、ECC メモリのサポート、PCI Express* x8 I/O、
および最大3Gbps のシリアル ATA* サポートなど、
主要なパフォーマンス機能をサポートしています。

デュアルコア・プロセッサをサポート
1つの物理的プロセッサに2つの実行コアを搭載したデュアルコア・プロセッサにより、
マルチタスク環境におけるシステムの応答性とパフォーマンスが向上。

066/800MHz FSB
インテル(R) Pentium(R) D プロセッサをはじめ、LGA775 ソケットに対応した
インテル Pentium プロセッサをサポートし、今後のプロセッサの進化にもスケーラブルに対応。

64ビット・コードの実行と大容量メモリ・アドレス空間をサポート。既存の32ビット・アプリケーションとの互換性も維持。

デュアル・チャネル DDR2 (英語) 667/533/400 メモリ (ECC 対応) をサポート
従来世代よりも大容量のメモリをサポートすることで、
より高度で複雑なアプリケーションに対応。また、ECC によりデータの保全性を保護。

ハイパースレッディング・テクノロジによるパフォーマンスの強化
ハイパースレッディング・テクノロジを利用すると、マルチスレッド・ソフトウェアは
2 つのソフトウェア・スレッドを同時に実行できるようになり、
システムの応答性が向上します。
HT テクノロジに対応したインテル Pentium 4 プロセッサが発揮する高い
パフォーマンスとマルチタスク性能により、ユーザの生産性と効率が高まります。

ハイパー・スレッディング・テクノロジで、
より快適に実行できるアプリケーションがたくさんあり、
これからも増えていくことを覚えておいてください。
ハイパー・スレッディング・テクノロジはマルチタスク環境でプロセッサの
パフォーマンスとレスポンスを向上させ、一度により多くの作業を行うパワーを PC に与えます。

両方ともUSBキーボードなので
WinキーボードをMacでも使えるし、MacキーボードをWinで使えます。
ただ、専用キーが微妙に違ったり、動かないキーもあります。
キー配置の設定変更が必要かな？
